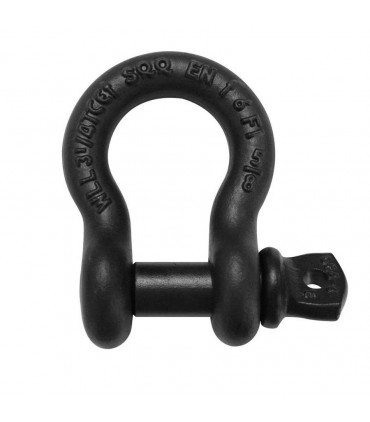

Black Bow Shackle - Screw Pin

High strength bow shackle with screw pin for lifting applications - EN 13889 - Forged and galvanized steel with matt black finish

More details

New

Availability: In Stock

4,25 €

You will not be charged VAT with your selected delivery address.

- +

  • I I I I I

    Description

    CARACTÉRISTIQUES:


    • Pour utilisation levage;
    • Galvanisée;
    • Les manilles portent les inscriptions suivantes :
     - Charge max.;
     - Numéro de lot;
     - Marque CE;
     - Marque du producteur;
    • Facteur de sécurité 6:1 ;
    • Température d’utilisation: -20º à + 200º C;
    • Manilles 2t, 3,25t et 4,75t disponibles en noir.



    CMUOuverture (W)Ø axe (D)Ø lyreSLOPoids
    1000 kg17 mm9 mm12 mm36 mm52 mm26 mm0,1 kg
    2000 kg20 mm13 mm16 mm48 mm70 mm33 mm0,3 kg
    3250 kg27 mm16 mm20 mm60 mm88 mm43 mm0,6 kg
    4750 kg32 mm19 mm22 mm71 mm102 mm51 mm1,1 kg
    6500 kg36 mm22 mm27 mm84 mm121 mm58 mm1,7 kg




    EN OPTION:

    • D’autres capacités de charge sont disponibles ainsi que des manilles droites et/ou boulonnées.


    Dimensions

    Dimensions Manille lyre à manillon

    Manille

    Charge max.

    PoidsOuverture
    (W)
    Diamètre du manillon
    (H3)
    Diamètre de la lyre
    (H1)
    H2R
    2 t0,3 kg20 mm16 mm13 mm48 mm33 mm
    3,25 t0,6 kg27 mm20 mm16 mm60 mm43 mm
    4,75 t1,1 kg32 mm22 mm19 mm71 mm51 mm

    Related articles
    Meet us at Prolight+Sound 2016

    Meet us at Prolight+Sound 2016

    2016-03-22

    The annual meeting of Frankfurt Prolight+Sound is coming.... Sonoss and its partners will be present as usual, and...


    Specifications
    Physical characteristics
    Operating Temperature-20º C up to + 200º C

    Download(s)
    pdf

    Lifting Shackles - Declaration of Conformity- 81 Kb

    Declaration of Conformity to european standards for ELLER shackles.
