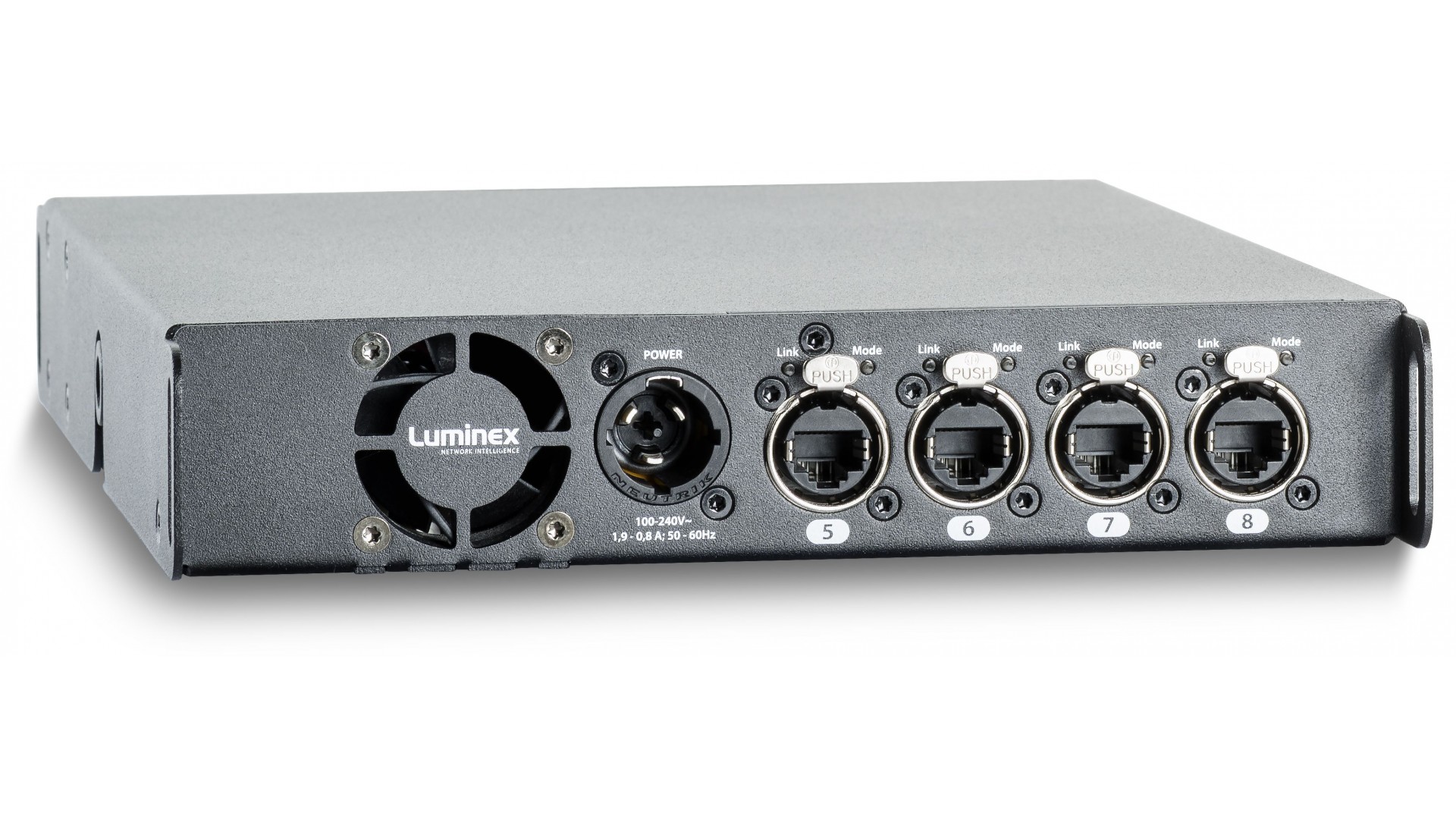

GigaCore 10

Availability: On Order

1 360,00 €

You will not be charged VAT with your selected delivery address.

- +

  • I I I I I

    Network applications

    Voici quelques exemples pour illustrer l'application des fonctionnalités offertes par les commutateurs Luminex, notamment les fonctions Group et Rlinx (redondance).

    Redondance réseauxOn voit ici un réseau avec une topologie en anneau, auquel est relié une console lumière par un lien redondant (RlinX) : un des deux câbles peut donc être débranché ou arraché sans aucune incidence sur le réseau. Même en plein show aucune différence ne sera visible, le switch redirigeant les paquets de données vers le lien disponible en une fraction de seconde.

    Groupe de protocoles audiovisuels

    De nombreux protocoles audiovisuels tels que Dante ou Art-Net peuvent transiter sur cet autre réseau en anneau sans aucune interférence. Chaque protocole peut être parfaitement isolé grâce à la création de VLan, ce qui ne prend que quelques secondes avec la fonction Group intégrée au switches Luminex. En cas de saturation du réseau, les réglages QoS intégrés permettent au switch de prioriser au mieux chaque protocole.

    Distances réseaux

    Ce tableau récapitulatif vous permet de connaître les distances maximales possibles entre 2 switches réseaux en fonction des technologies utilisées.


    Video

    Introducing the GigaCore 10


    Distance Coverage

    Related articles
    Come & see us at JTSE Paris 2018!

    Come & see us at JTSE Paris 2018!

    2018-10-22

    The 27th & 28th of November, we will be happy to meet you on booth 158 during 2 days of the JTSE exhibition.

    Offline Editor : the new software for your Luminex nodes & switches !

    Offline Editor : the new software for your Luminex nodes & switches !

    2018-01-08

    This new tool allows you to create and manage profiles & projects without physical access to your equipment.

    Discover all our solutions at JTSE Paris 2017

    Discover all our solutions at JTSE Paris 2017

    2017-11-10

    We will exhibit our whole range at the JTSE 2017 in Paris on November 21 and 22. Meet us on our booth 104-107 !


    Specifications
    DMX features
    Supported ProtocolsDante©, RAVENNA/AES67©, Ethersound©, Q-LAN, REAC©, sACN, ArtNet, MANet2, HogNet, RTTrPL (BlackTraX), IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (optional), PoE+ (optional), IEEE 1588 PTP V2
    Physical characteristics
    Height44 mm
    Width330 mm
    Depth220 mm
    Weight2,8 kg
    EnclosureBended metal
    Operating Temperature0 to +50 °C (non-PoE version), 0 to +40 °C (PoE version)
    Ethernet features
    PoELED de statut
    RLinkXLED de statut
    Conformité EthernetIEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet
    Ports features
    Vitesse des ports1000 Mbps
    Détection des portsAuto negotiation (10BaseT, 100BaseTx, 1000BaseT) Full or Half Duplex
    Network features
    RedondanceRLinkX
    Segmentation VLANGroupes
    Link aggregationMultiLinkX
    IGMP snoopingOui
    IGMP(V1/V2/V3)
    Profile managerYes
    Capacité de commutation22Gbps
    Croisement automatiqueMDI / MDIX (câble droit ou croisé)
    Connectivity
    Ethernet Ports8
    Fiber Ports2
    Power characteristics
    Consumption20W maximum (150W avec l'option PoE)
    AlimentationStatus LED
    Power Input100-240VAC, 50-60Hz
    Power1x Neutrik powerCON TRUE1 In/Out
    Environment
    Humidity5-95% non-condensing
    Storage Temperature-10 à +70 °C
    Approvals
    StandardsIEC 60950-1, UL 60950-1, CAN/CSA C22.2 No. 60950-1, EN 60950-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55022, EN 55024
    ApprovalscSGSus Mark, CE, CB certificate
    Additional features
    Mémoire4Mb
    Dark modeYes
