GigaCore 26i

24 connecteurs RJ45 - 6 cages SFP - Version Rack 19" 1U - Interface d'administration intégrée - Conçu pour l'intégration et les installations fixes

More details

Neuf

Disponibilité En stock

2 525,00 €

Avec l'adresse de livraison sélectionnée, vous serez exonéré de TVA.

- +

  • I I I I I

    Description
    Gigacore 26i

    Le Gigacore 26i est un switch administrable Gigabit Ethernet offrant une solution idéale pour les installations qui nécessite une connectique importante. Il dispose de toutes les fonctionnalités avancées de la gamme de switch Gigacore Ethernet, dans un package dédié aux installations fixes et à l'intégration audiovisuelle.

    Ce commutateur réseau possède 20 ports RJ45 Gigabit et 2 cages SFP, qui peuvent accueillir des émetteurs/récepteurs pour la fibre multimode ou monomode. Il accueille également 4 ports partagés, pouvant utiliser soit les connecteurs RJ45 ou 4 cages SFP.

    Chaque port est équipé d'une LED de statut RGB indiquant soit l'appartenance à un groupe, l'utilisation de la redondance, de l'agrégation de lien ou du PoE selon le mode sélectionné.

    Le Gigacore 26i possède beaucoup plus de ports que ses prédécesseurs de la même gamme. Ce switch est conçu pour offrir la plus grande capacité aux système réseaux les plus larges tels qu'en théâtres, en salles de concert, en palais de congrès, en stades, en studios, en bateau de croisière, en parcs à thèmes, en hôtels, en lieux de culte ou toute autre installations fixes.

    Principales caractéristiques :

    • 20 ports RJ45 10/100/1000Mbps
    • 2 cages SFP pour la fibre
    • 4 ports partagés: RJ45 ou SFP
    • Format : Rack 19" 1U
    • Compatible AVB/Milan, Dante, Ravenna, Ethersound, Q-LAN, sACN, ArtNet, MANet2...
    • 2 LEDs RGB sur chaque ports (indication des groupes, de la redondance (RlinX), du PoE...)
    • 4 LEDs RGB de statut global
    • Mode obscurité ("dark mode")

    Idéal pour les installations fixes

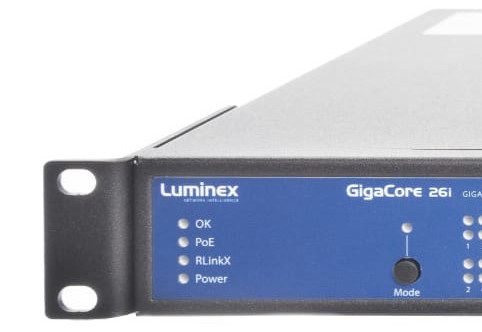

    Boitier

    Boitier métallique robuste avec finition epoxy
    2 équerres pour montage sur rack

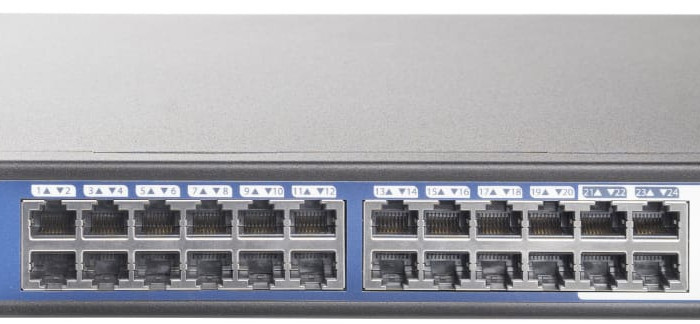

    RJ45

    20 ports Gigabit (100/1000Mbps) et 4 ports Gigabit/fibre partagés
    La plus grande densité de ports de la gamme Gigacore

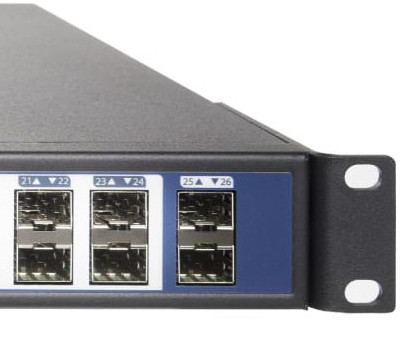

    Cages SFP

    6 cages SFP
    dont 4 ports Gigabit/fibre partagés

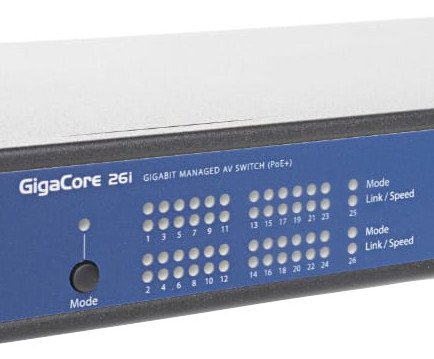

    Dark Mode

    4 LEDs de statut global et 2 LEDs par port
    "Dark mode" : Allumez ou non les LED en fonction de l'environnement d'utilisation


    La technologie réseau Luminex

    Switch configuré son & lumière

    Pré-configuré pour les métiers de l'audiovisuel

    Les switches GigaCore sont tous configurés dès leur fabrication pour répondre aux exigences des réseaux audiovisuels. Luminex valide en lien étroit avec les fabricants la compatibilité de la plupart des protocoles utilisés dans le monde du spectacle, tant en audio (Dante, EtherSound, Ravenna/AES67, Q-Lan, REAC...) qu'en lumière (ArtNet, sACN, MANet, HogNet, BlackTraX...). Les GigaCore intègrent des réglages QoS (Quality of Service) optimisés pour la scène et notamment pour l'audio, assurant une latence faible et la priorité des paquets importants comme ceux de l'horloge de synchronisation. Pour les applications audio les plus exigeantes, les switch GigaCore ont une horloge respectant le PtPv2.

    RlinX réseaux redondants

    RlinkX : la redondance facile

    La plus grande crainte lorsque tous les protocoles convergent sur le même réseau, c'est qu'une défaillance d'un seul élément puisse tout couper : un câble défectueux, un technicien qui débranche malencontreusement le mauvais connecteur, un chariot-élévateur qui écrase un câble mal protégé... Grâce à la fonction RlinkX, il est possible de créer facilement des connections redondantes afin de parer à ces éventualités. Il suffit de connecter entre-eux 2 GigaCore avec au minimum 2 liens Ethernet ou fibre : les switches détecteront que plusieurs liens les relient et établiront automatiquement un lien actif et un ou plusieurs lien(s) de secours. En cas de défaillance du lien actif, le transfert des données basculera vers le lien de secours en 20 à 40 millisecondes. Quasiment imperceptible, même en plein show.

    Groups Easy VLANs

    Groups : isolation des protocoles

    Les protocoles réseaux utilisés par les équipements audiovisuels sont conçus pour échanger des données entre appareils compatibles, mais rarement pour cohabiter avec d'autres protocoles. Il est inutile que vos amplis Dante réceptionnent les paquets de données ArtNet envoyées par la console lumière. Pour éviter que tous les appareils connectés ne reçoivent toutes les données qui transitent sur le réseau, les switches GigaCore embarquent la fonction Group utilisant la technologie des V-LANs. Via l'interface d'administration de chaque switch, on peut en quelques clics attribuer le groupe de son choix à chaque port. Chaque port ne recevra que les données qui lui ont été assignées pour pouvoir par exemple isoler complétement les protocoles son des protocoles de lumière, évitant ainsi de potentielles collisions tout en améliorant les performances réseau.

    MultilinkX agrégation de liens

    MultilinkX : boostez votre bande passante

    Autre problème que l'on peut rencontrer en faisant converger ses différents réseaux vers un réseau : les 'bottlenecks' ou goulot d'étranglement. Bien que tous les switches Luminex utilisent des ports Gigabit pouvant atteindre jusqu'à 1 Gb/s, ce qui sera nettement suffisant pour la plupart des applications, certaines configurations exigent de pouvoir aller au-delà de ce seuil. Lorsque 2 switches (ou plus) forment un réseau, ils s'échangent entre eux des données dans la limite de 1 Gb/s. Si 2 ports de ces switches échangent chacun des données à hauteur de 800 Mb/s, la connexion entre les switches devient insuffisante pour faire transiter le flux de données. C'est la que la fonction MultilinkX entre en jeu : elle vous permet d'agréger 2 ports ou plus comme s'il s'agissait d'un seul port virtuel, permettant un débit avoisinant les 2Gb/s ou plus en fonction du nombre de ports agrégés.

    PoE+ Power over Ethernet

    Alimentation PoE+ : réduisez votre câblage (en option)

    Le Gigacore 26i peut accueillir en interne une alimentation PoE (Power over Ethernet) de 430W. Cette technologie permet d'alimenter des appareils compatibles par le même câble Ethernet qui ne sert habituellement qu'à l'échange de données. On peut donc se contenter d'un seul câble, ce qui représente une économie en temps et en câblage. De nombreux appareils peuvent être alimentés via Ethernet : Nodes Luminex, projecteurs, caméras, intercom... L'utilisation du PoE et plusieurs autres paramètres tels que la consommation peuvent ensuite être surveillés sur chaque port via l'interface d'administration. Il est également possible de déterminer la priorité de chaque appareil, ainsi si la capacité maximale de l'alimentation est atteinte, le switch privilégiera les appareils ayant la plus haute priorité.


    Applications réseaux

    Voici quelques exemples pour illustrer l'application des fonctionnalités offertes par les commutateurs Luminex, notamment les fonctions Group et Rlinx (redondance).

    Redondance réseauxOn voit ici un réseau avec une topologie en anneau, auquel est relié une console lumière par un lien redondant (RlinX) : un des deux câbles peut donc être débranché ou arraché sans aucune incidence sur le réseau. Même en plein show aucune différence ne sera visible, le switch redirigeant les paquets de données vers le lien disponible en une fraction de seconde.

    Groupe de protocoles audiovisuels

    De nombreux protocoles audiovisuels tels que Dante ou Art-Net peuvent transiter sur cet autre réseau en anneau sans aucune interférence. Chaque protocole peut être parfaitement isolé grâce à la création de VLan, ce qui ne prend que quelques secondes avec la fonction Group intégrée au switches Luminex. En cas de saturation du réseau, les réglages QoS intégrés permettent au switch de prioriser au mieux chaque protocole.

    Distances réseaux

    Ce tableau récapitulatif vous permet de connaître les distances maximales possibles entre 2 switches réseaux en fonction des technologies utilisées.


    Distances couvertes

    Portée des réseaux fibres et Ethernet

    Portées maximales en réseau Ethernet traditionnel ou en fibre. Correspond à la distance maximale possible entre 2 switches GigaCore.


    Article(s)
    Offline Editor : le nouveau logiciel pour vos switches et nodes Luminex !

    Offline Editor : le nouveau logiciel pour vos switches et nodes...

    08/01/2018

    Ce nouvel outil permet de créer et gérer des profils pour vos équipements Luminex sans y avoir accès.

    Retrouvez toutes nos solutions aux JTSE 2017

    Retrouvez toutes nos solutions aux JTSE 2017

    10/11/2017

    Nous présenterons l'ensemble de notre gamme aux Journées Techniques du Spectacle et de l'Événement les 21 et 22...

    Retrouvez-nous au Prolight+Sound 2016

    Retrouvez-nous au Prolight+Sound 2016

    22/03/2016

    Le grand rendez-vous annuel qu’est le Prolight+Sound de Francfort approche… Sonoss et ses partenaires investissent le...


    Caractéristiques
    Caractéristiques DMX
    Protocoles supportésDante©, RAVENNA/AES67©, Ethersound©, Q-LAN, REAC©, sACN, ArtNet, MANet2, HogNet, RTTrPL (BlackTraX), IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (optional), PoE+ (optional), IEEE 1588 PTP V2
    Caractéristiques physiques
    Hauteur44 mm
    Largeur482 mm
    Profondeur270,3 mm
    Poids4 kg
    BoitierMétallique
    Température d'utilisation0 to +50 °C (version non-PoE), 0 to +40 °C (version PoE)
    Caractéristiques Ethernet
    PoELED de statut
    RLinkXLED de statut
    Conformité EthernetIEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet
    Caractéristiques des ports
    Vitesse des ports1000 Mbps
    Détection des portsAuto négociation (10BaseT, 100BaseTx, 1000BaseT) Full ou Half Duplex
    Caractéristiques réseaux
    RedondanceRLinkX
    Segmentation VLANGroupes
    AgrégationMultiLinkX
    IGMP snoopingOui
    IGMP(V1/V2/V3)
    Gestion des profilesOui
    Capacité de commutation52Gbps
    Croisement automatiqueMDI / MDIX (câble droit ou croisé)
    Connectique
    Ports Ethernet24
    Ports Fibre6
    Type de connecteursRJ45 et cages SFP
    Caractéristiques électriques
    Consommation30W maximum (430W en PoE)
    AlimentationLED de statut
    Entrée alimentation100-240VAC, 50-60Hz
    Alimentation1 x IEC avec porte fusible + 1 x entrée redondante en connecteur Molex Mini-fit Junior 14 broches
    Backup entrée d'alimentation12VDC / 2,5A
    Backup entrée d'alimentation PoE -54VDC / 6,5A
    Environnement
    Humidité5-95% hors condensation
    Température de stockage-10 à +70 °C
    Certifications
    NormesIEC 60950-1, UL 60950-1, CAN/CSA C22.2 No. 60950-1, EN 60950-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55022, EN 55024
    CertificationscSGSus Mark, CE, CB certificate
    Caractéristiques additionnelles
    Mémoire4Mb
    Mode obscuritéOui
