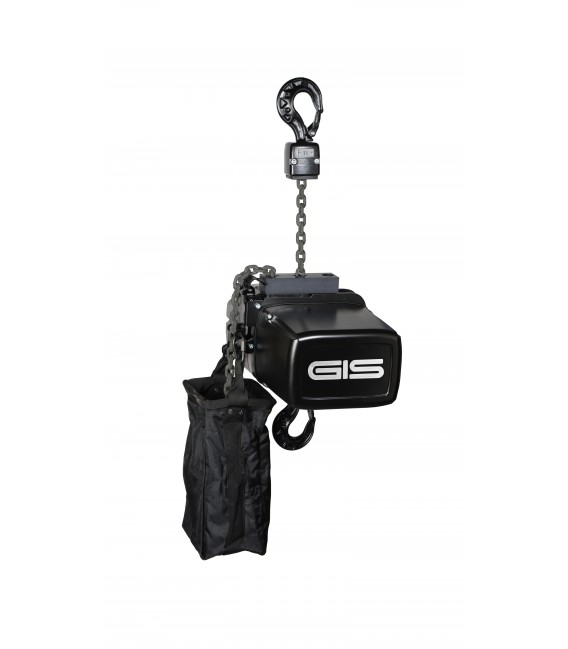

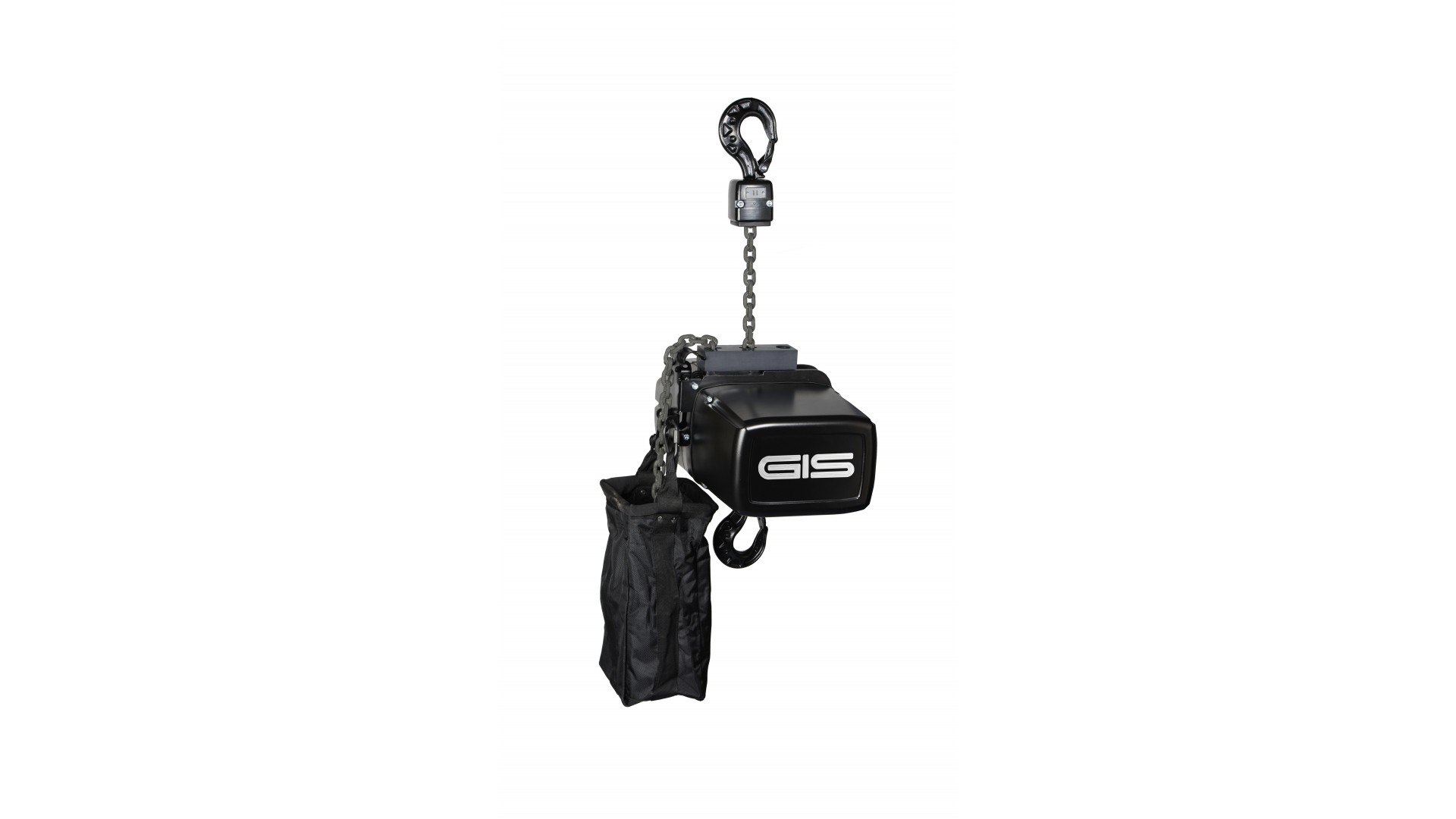

LP1000

1000kg - 4 ou 8 m/min - D8 ou D8+

More details

Neuf

Disponibilité Sur commande

3 195,00 €

Avec l'adresse de livraison sélectionnée, vous serez exonéré de TVA.

- +

  • I I I I I

    Description

    Le LP1000 du fabricant suisse GIS est une nouvelle génération de palans électriques à chaîne dédiée au monde du spectacle et de la scène. 4ème génération de palans GIS, elle innove en offrant une capacité accrue dans un format plus compact,  une protection IP65 et une compatibilité D8+. En effet, une fois équipé d'un double frein, le LP1000 a une capacité de charge de 1000 kg en D8+ pour un poids à nu de 47 kg (capacité de 1600kg en version D8 pour un poids de 45kg). Il existe aussi des versions BGV-C1.

    Le LP1000 est un palan polyvalent pouvant répondre à de nombreux besoins. Doté d'une protection IP65, il convient parfaitement aux événements extérieurs comme les concerts en plein air ou les manifestations sportives. Il est aussi adapté aux salons et conférences qui demandent souvent un bon rapport poids/capacité de charge en raison de leurs points d'accroche qui tolèrent généralement une charge moins élevée que les salles de concert et les stades.

    Conforme à la norme d8 plus* il peut ainsi être utilisé en Allemagne et dans d'autres pays européens suivant ce standard (Pays-Bas, Suisse...) sans contrainte. Les palans conforme à la norme d8+ peuvent ainsi se passer d'une seconde sécurité une fois l'installation montée, contrairement aux normes françaises qui requièrent systématiquement une mise en sécurité par un élingue ou autre.

    C'est un atout certain pour les prestataires qui opèrent à l'échelle européenne et qui facilite grandement la gestion d'un tel parc de palan. Quel que soit le type d'événement, le GIS LP1000 pourra être utilisé en toute tranquillité, qu'il s'agisse d'une tournée européenne, d'un salon en Allemagne ou d'un événement extérieur.

    Comme tous nos palans électriques, le LP1000 est conçu pour la scène et peut s'utiliser en palan stationnaire ou grimpant, autrement dit "tête en haut ou tête en bas" grâce à son sac à chaîne réversible. En configuration grimpante, la plus fréquente pour les événements temporaires, le palan est accroché à la charge et se hisse lors du levage de celle-ci, plutôt que de devoir être monté et accroché aux structures au préalable.


    Caractéristiques du palan

    GIS LP500 IP65

    Protection IP65

    Le GIS LP1000 offre une protection IP65 qui empêche l'infiltration d'eau et de poussière à l'intérieur du moteur. Le guide chaîne dispose d'un drain pour évacuer l'eau entrant avec la chaîne et éviter son accumulation.

    Il est donc apte à être utilisé en extérieur sans protection supplémentaire, même dans des conditions difficiles. C'est un atout pour les événements en extérieur, où les palans soutiennent des éléments qui ne sont pas nécessairement couverts, comme les écrans de LED ou des systèmes de sonorisation. Cette résistance aux intempéries assure au palan une plus grande durée de vie.

    Chaîne palan noire

    Chaîne noire profilée

    Le palan GIS LP1000 est équipé de chaîne noire en standard, ce qui est particulièrement appréciable les applications en théâtre ou opéras. Cette chaîne innovante utilise une architecture polygonale qui permet une capacité supérieure de 15% à une chaîne ronde classique de même diamètre.

    Elle augmente également la surface de friction entre les maillons, là où la contrainte est la plus élevée, réduisant l'usure de la chaîne. La chaîne subit un traitement au manganèse phosphaté pour une plus grande résistance à la corrosion et à l'usure lors d'une utilisation non lubrifiée.

    GIS LP500 embrayage

    Boite de vitesse

    Le LP1000 utilise une boite de vitesse scellée à 3 étages avec des engrenages à denture hélicoïdale. Cette conception permet au palan de limiter le bruit de fonctionnement même en utilisation intensive. Il atteint ainsi un niveau sonore de 75 dB en fonctionnement.

    Noix de levage à 5 empreintes

    Noix de levage à 5 empreintes

    La nouvelle noix de levage à 5 empreintes permet une préhension de la chaîne plus efficace et un fonctionnement plus fluide. Cette conception offre une sécurité accrue la charge étant maintenue en permanence par 3 maillons de chaîne, contre un seul pour les noix de levage à 4 empreintes.

    GIS LP500 maintenance

    Maintenance simplifiée

    Le GIS LP1000 a une structure modulaire afin de pouvoir effectuer la maintenance et le remplacement des pièces d'usure en toute simplicité. De plus, la conception polygonale de l'arbre de transmission facilite grandement le montage et le démontage des moyeux comme la noix de levage, les engrenages etc... Un gain de temps apprécié des clients comme de leurs techniciens.


    Dimensions

    Dimensions GIS LPM D8+

    A1B1B2C1C2H1
    374 mm514 mm32 mm212 mm70 mm575 mm

    Caractéristiques
    Caractéristiques du moteur
    Capacité de charge1000 kg en D8+ / 1600kg en D8
    Vitesse de levage4 m/min ou 8m/min
    Classe FEM1Bm
    Classe d'isolationF
    Niveau sonore en fonctionnement75dB à 1 mètre
    Puissance du moteur1.50 kW
    Caractéristique de la chaîne
    Dimensions de la chaîne7.45 x 23 mm
    Poids approx. de la chaîne1,37 kg par mètre
    Caractéristiques électriques du palan
    Consommation (pleine charge)3.6A
    Caractéristiques physiques
    Poids47 kg en version D8+ / 45 kg en version D8
    Classe IPIP65
    Caractéristiques du crochet
    Ouverture du crochet32 mm

    Téléchargements
    pdf

    LP - Déclaration de conformité- 852.6 Kb

    Déclaration de conformité aux normes européennes.


    pdf

    LP - Manuel utilisateur- 5.3 Mb

    Instructions d'utilisation en Français pour les palans LP500


    pdf

    LP1000 - Vue éclatée et schéma de connexion- 3 Mb

    Pièce de rechanges du moteur GIS LP1000


    pdf

    Série LP - Brochure- 4.1 Mb

    Brochure de présentation des palans GIS LPM et LP500.
