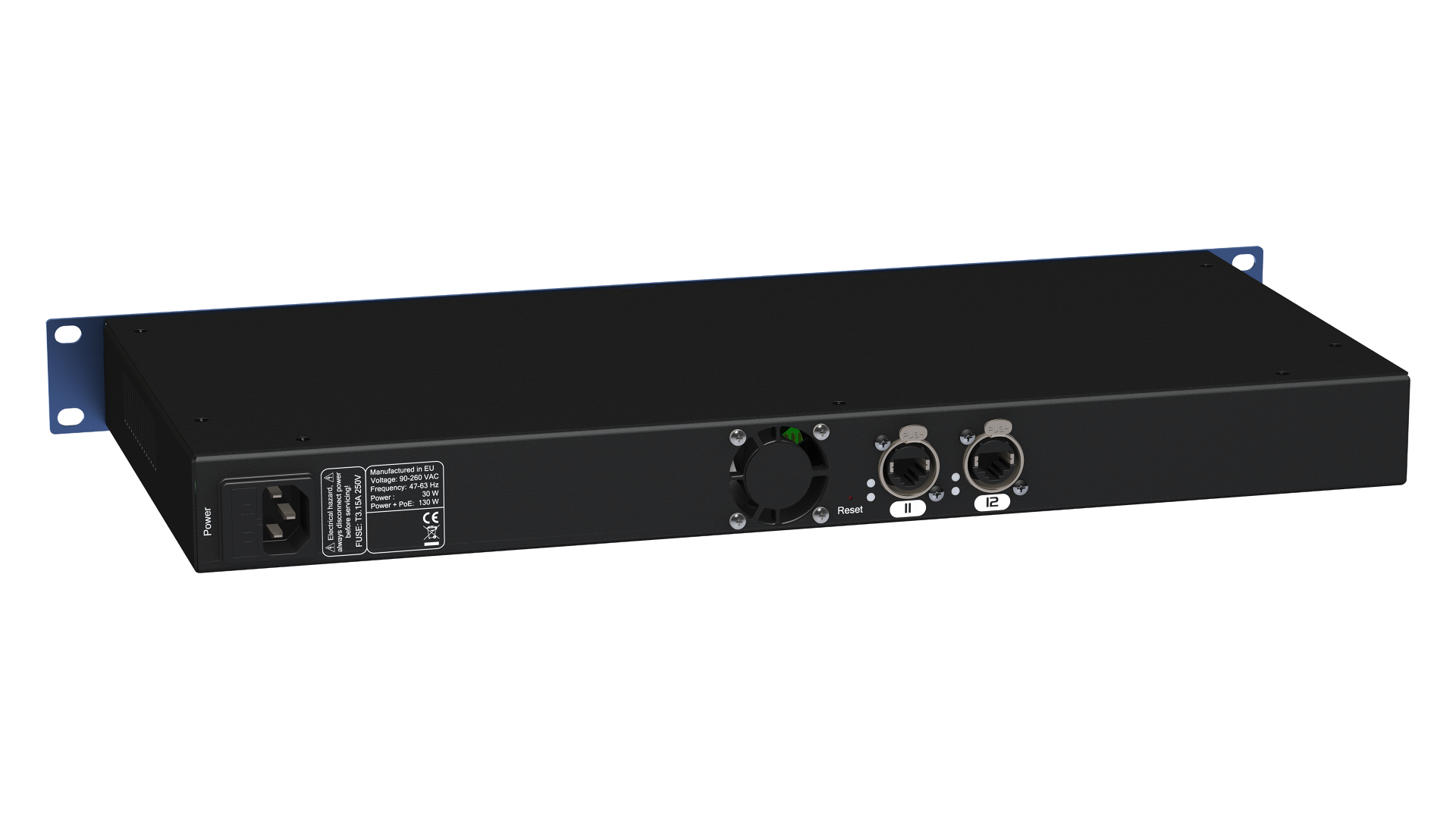

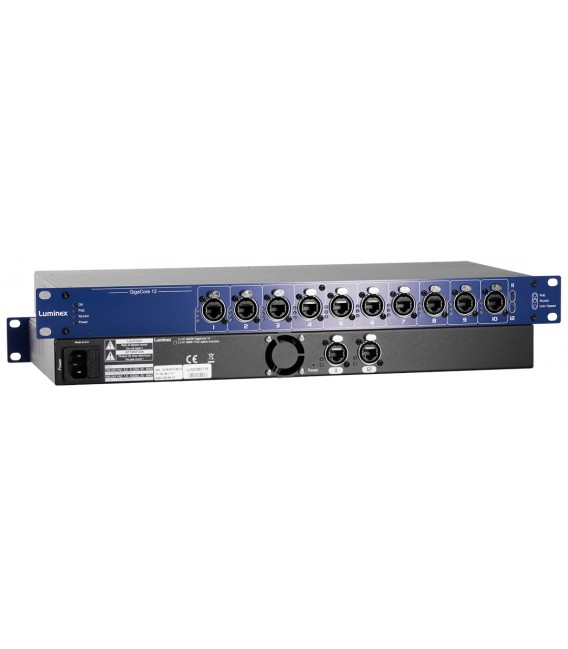

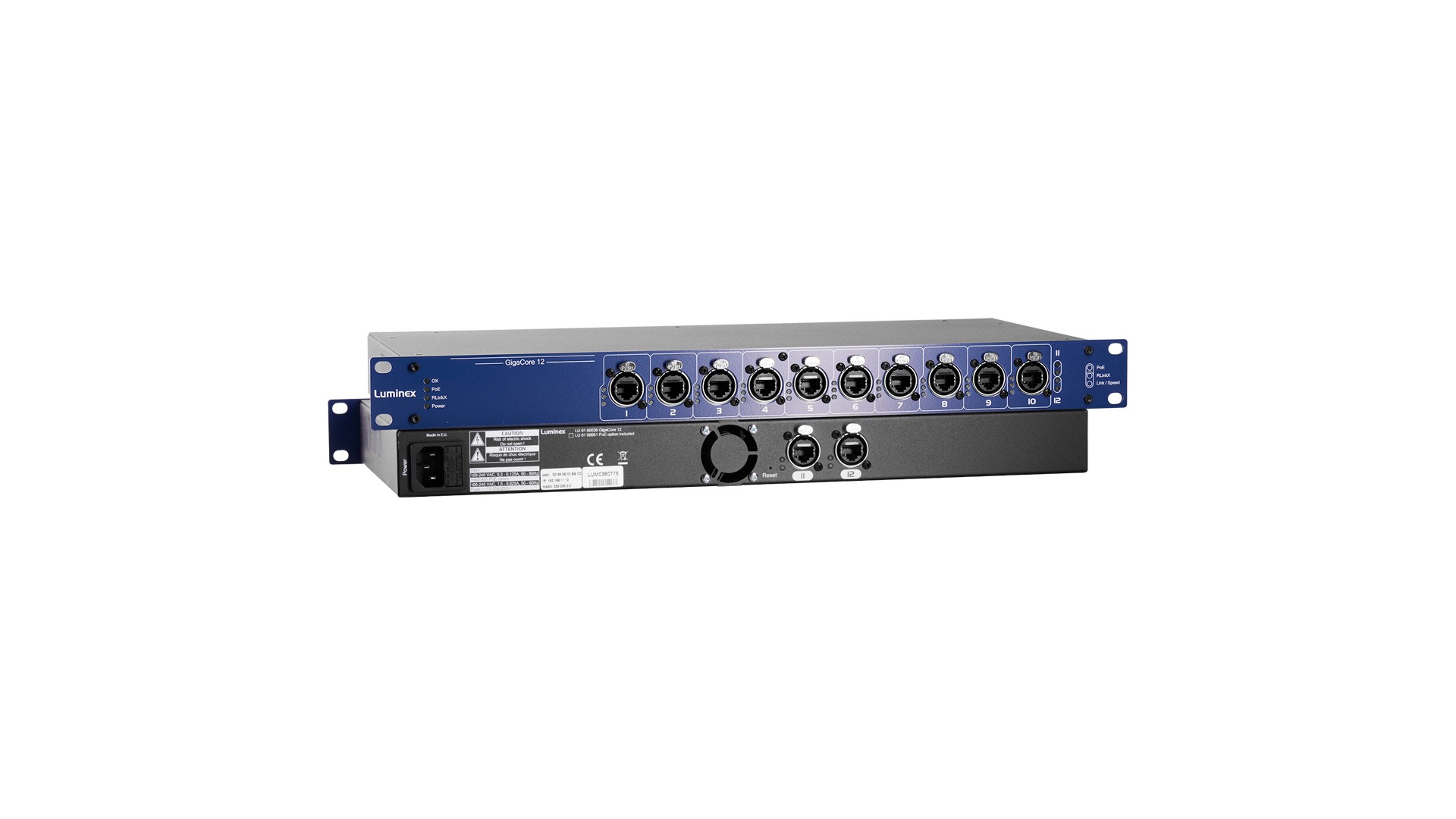

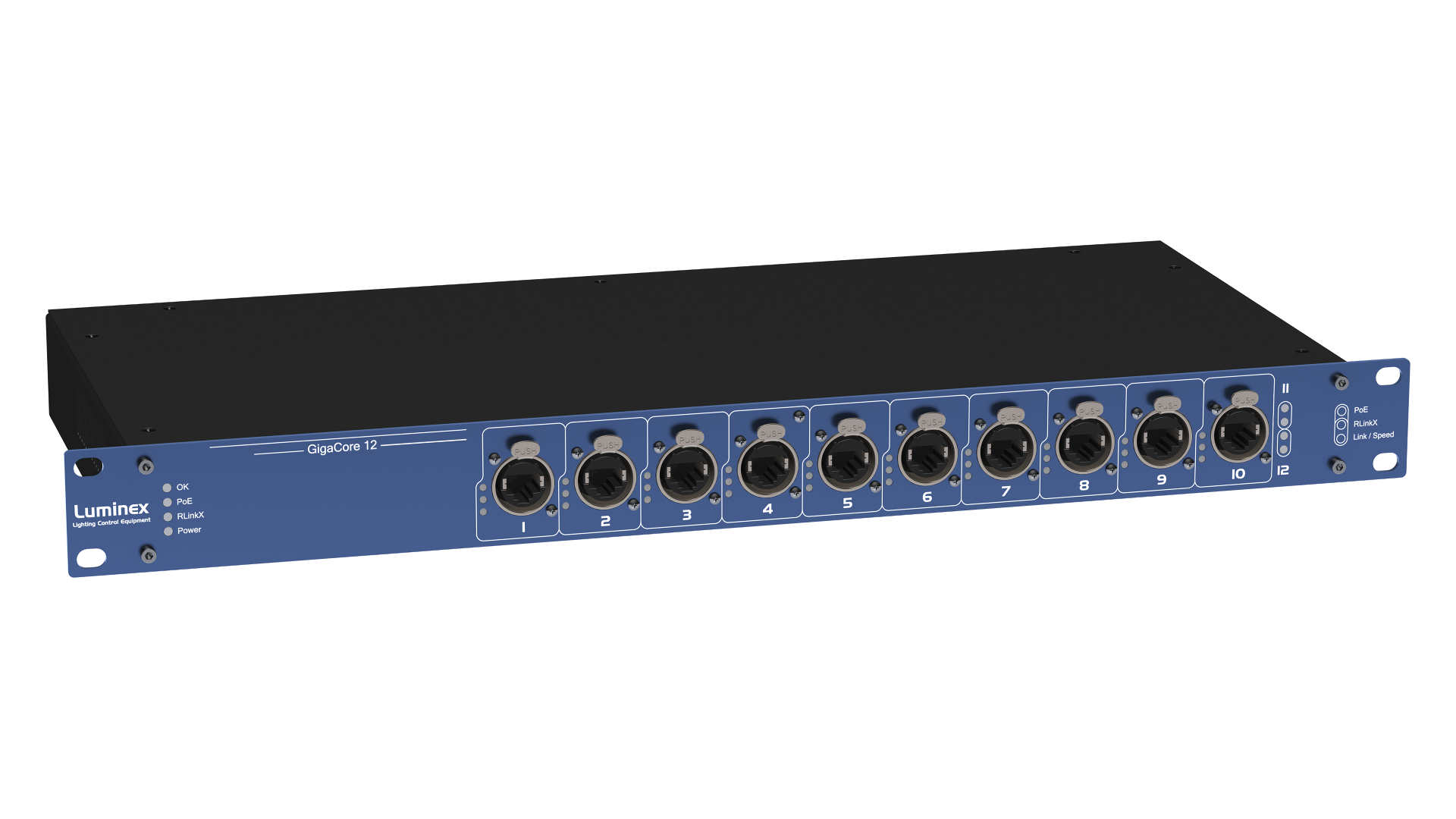

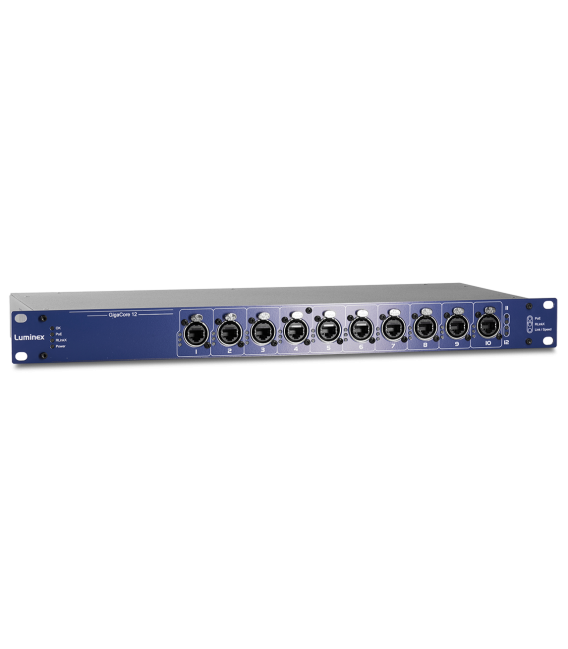

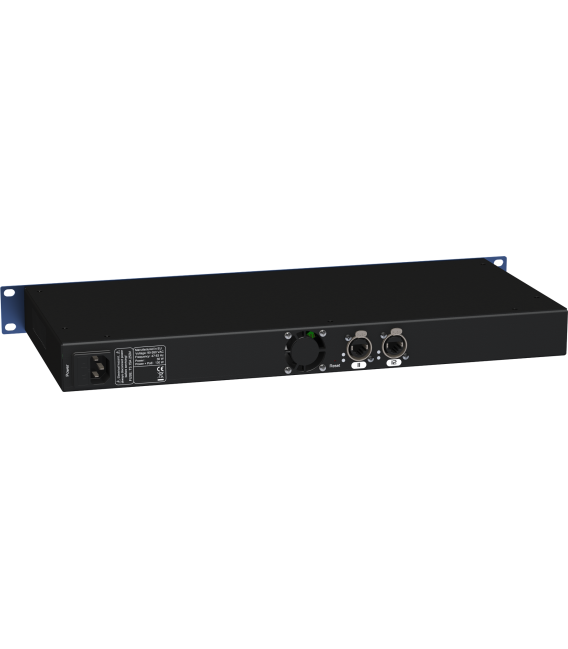

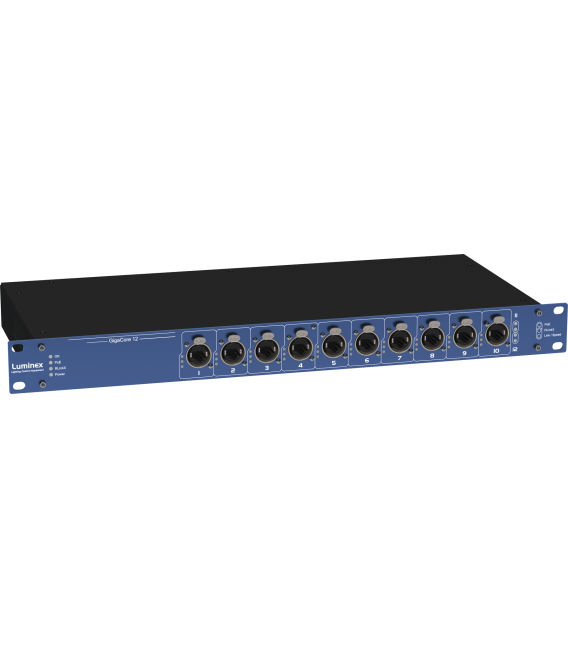

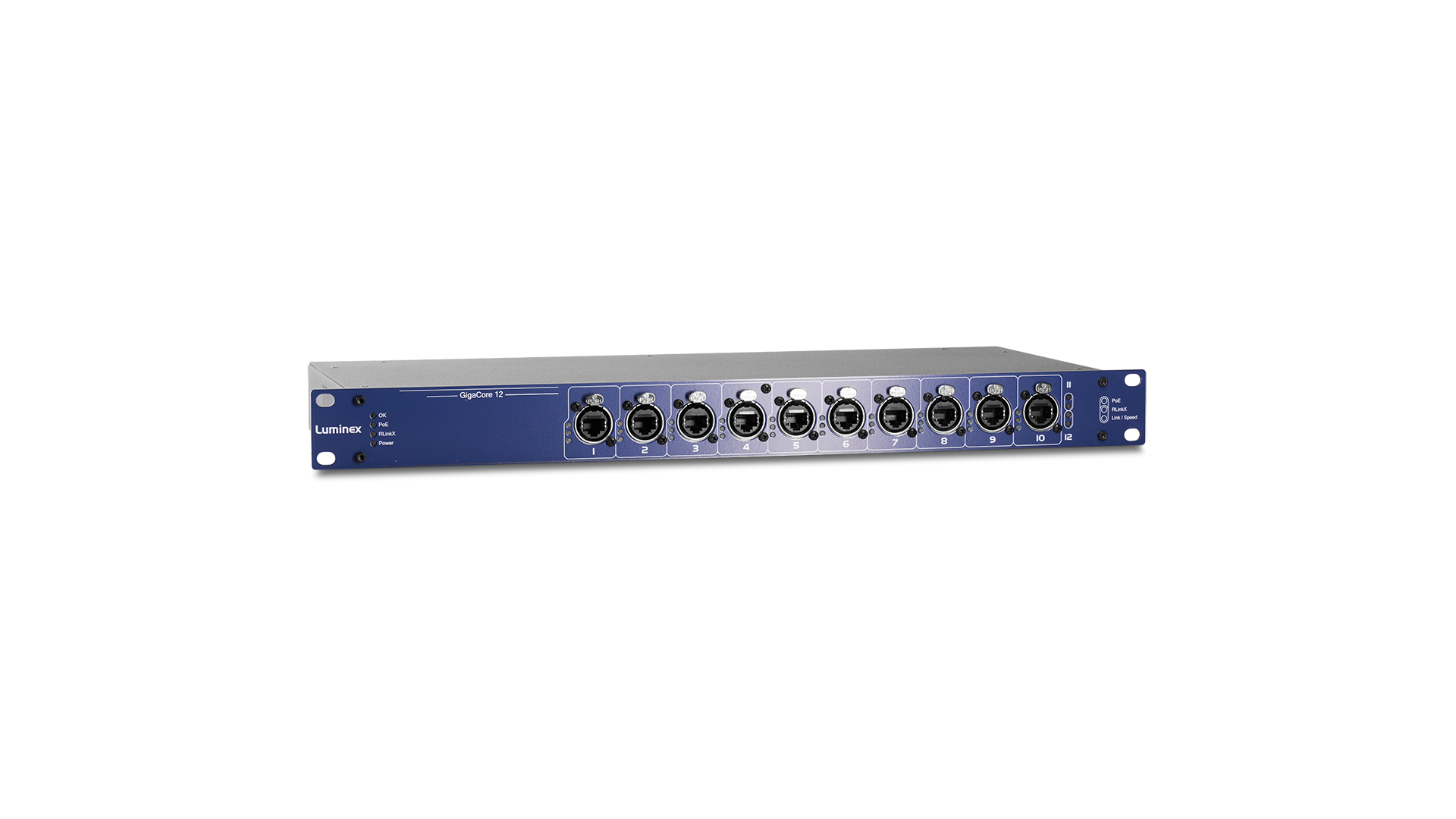

GigaCore 12

12 ports Neutrik Ethercon 10/100/1000 Mb/s - Version rack 19" 1U - Interface d'administration intégrée

More details

Neuf

Disponibilité Sur commande

1 800,00 €

Avec l'adresse de livraison sélectionnée, vous serez exonéré de TVA.

- +

  • I I I I I

    Description

    GigaCore, la nouvelle ligne de commutateurs Ethernet Luminex, est conçue pour satisfaire les installations audiovisuelles les plus exigeantes. Les quatre modèles - GigaCore 12, GigaCore 14R, GigaCore 16Xt et GigaCore 16 RFO – sont tous administrables via une interface web, ultra graphique qui ne nécessite aucune compétence réseau, telle que celle requise par les interfaces d'administration courantes.

    Les commutateurs sont compatibles avec la plupart des protocoles utilisés dans l'industrie, et  offrent un expérience utilisateur très conviviale, avec des paramètres par défaut optimisés pour le métier.

    Le support des protocoles audio tels que Ethersound et Dante permet d'établir la convergence des flux de données entre le son, la lumière, l'intercom...

    Les produits sont fournis avec un système de redondance filaire intégré, permettant la mise en œuvre facile d'une arête dorsale fiable pour votre réseau.

    Le GigaCore 12 offre 12 ports gigabit sur des connecteurs blindés Neutrik Ethercon,  ce qui en fait un équipement robuste. Il dispose d'une commutation à vitesse filaire de niveau 2, d'indication du statut des ports (trois LEDs par port, PoE, RlinkX, Link/Speed), et de quatre LEDs de statut global (OK, PoE, RlinkX, Alimentation). Option disponible, alimentation PoE. La fonction GROUP pour une meilleure isolation protocolaire au sein de votre réseau, est incluse en standard.


    Applications réseaux

    Voici quelques exemples pour illustrer l'application des fonctionnalités offertes par les commutateurs Luminex, notamment les fonctions Group et Rlinx (redondance).

    Redondance réseauxOn voit ici un réseau avec une topologie en anneau, auquel est relié une console lumière par un lien redondant (RlinX) : un des deux câbles peut donc être débranché ou arraché sans aucune incidence sur le réseau. Même en plein show aucune différence ne sera visible, le switch redirigeant les paquets de données vers le lien disponible en une fraction de seconde.

    Groupe de protocoles audiovisuels

    De nombreux protocoles audiovisuels tels que Dante ou Art-Net peuvent transiter sur cet autre réseau en anneau sans aucune interférence. Chaque protocole peut être parfaitement isolé grâce à la création de VLan, ce qui ne prend que quelques secondes avec la fonction Group intégrée au switches Luminex. En cas de saturation du réseau, les réglages QoS intégrés permettent au switch de prioriser au mieux chaque protocole.

    Distances réseaux

    Ce tableau récapitulatif vous permet de connaître les distances maximales possibles entre 2 switches réseaux en fonction des technologies utilisées.


    Distances couvertes

    Portée des réseaux fibres et Ethernet

    Portées maximales en réseau Ethernet traditionnel ou en fibre. Correspond à la distance maximale possible entre 2 switches GigaCore.


    Article(s)
    Venez nous rendre visite aux JTSE 2018 !

    Venez nous rendre visite aux JTSE 2018 !

    22/10/2018

    Les 27 & 28 novembre, nous vous accueillerons sur le stand 158 aux Journées Techniques du Spectacle & de l'Événement.

    Offline Editor : le nouveau logiciel pour vos switches et nodes Luminex !

    Offline Editor : le nouveau logiciel pour vos switches et nodes...

    08/01/2018

    Ce nouvel outil permet de créer et gérer des profils pour vos équipements Luminex sans y avoir accès.

    Luminex connecte l’Eurovision

    Luminex connecte l’Eurovision

    02/07/2014

    La 59ème édition de l’Eurovision avait lieu à Copenhague, Danemark. Danish Radio Broadcasting (DR), hôte officiel de...


    Caractéristiques
    Caractéristiques DMX
    Protocoles supportésDante©, RAVENNA/AES67©, Ethersound©, Q-LAN, REAC©, sACN, ArtNet, MANet2, HogNet, RTTrPL (BlackTraX), IEEE 802.1p CoS (Class of Service), DiffServ (DSCP), PoE (802.3af) (optional), PoE+ (optional), IEEE 1588 PTP V2
    Caractéristiques physiques
    Hauteur44 mm
    Largeur482 mm
    Profondeur204,3 mm
    Poids2,5 kg
    BoitierMétallique
    Température d'utilisation0 à +50 °C
    Caractéristiques Ethernet
    PoELED de statut
    RLinkXLED de statut
    Conformité EthernetIEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.3ab Gigabit Ethernet
    Caractéristiques des ports
    Vitesse des ports10/100/1000 MBps
    Vitesse du port LED 100/1000 Mbps
    Détection des portsAuto négociation (10BaseT, 100BaseTx, 1000BaseT) Full ou Half Duplex
    Connexion du portLien et vitesse - RlinkX - PoE en option
    Caractéristiques réseaux
    RedondanceRLinkX
    Segmentation VLANGroupes
    AgrégationMultiLinkX
    IGMP snoopingOui
    IGMP(V1/V2/V3)
    Gestion des profilesOui
    Capacité de commutation32Gbps, non bloquante ("wire speed")
    Croisement automatiqueMDI / MDIX (câble droit ou croisé)
    Connectique
    Ports Ethernet12
    Type de connecteursNeutrik Ethercon RJ45
    Caractéristiques électriques
    Consommation30W maximum (180W avec option PoE)
    Puissance nominale100-240VAC 50/60Hz
    FusibleFusible temporisé 3.15A 250V
    AlimentationLED de statut
    Entrée alimentation100-240VAC, 50-60Hz
    Alimentation1 x IEC avec porte-fusible
    Environnement
    Humidité5-95% hors condensation
    Température de stockage-10 à +70 °C
    Certifications
    NormesIEC 60950-1, UL 60950-1, CAN/CSA C22.2 No. 60950-1, EN 60950-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55022, EN 55024
    CertificationsCE, EN 55103-1, EN 55103-2, EN 60950-1, RoHS
    Caractéristiques additionnelles
    Mémoire4Mb

    Téléchargements
    pdf

    GigaCore 12 - Dessins 2D- 508.2 Kb

    Illustrations avec dimensions


    zip

    GigaCore 12 - Dessins 2D- 2.5 Mb

    Illustrations 2D au format Autocad (DXF)


    zip

    GigaCore 12 - Firmware- 2.5 Mb

    Version 2.3.0 (02/08/2016) - Lire les instructions d'installation avant toute mise à jour


    pdf

    Manuel GigaCore- 13.3 Mb

    Version 2.3.0
